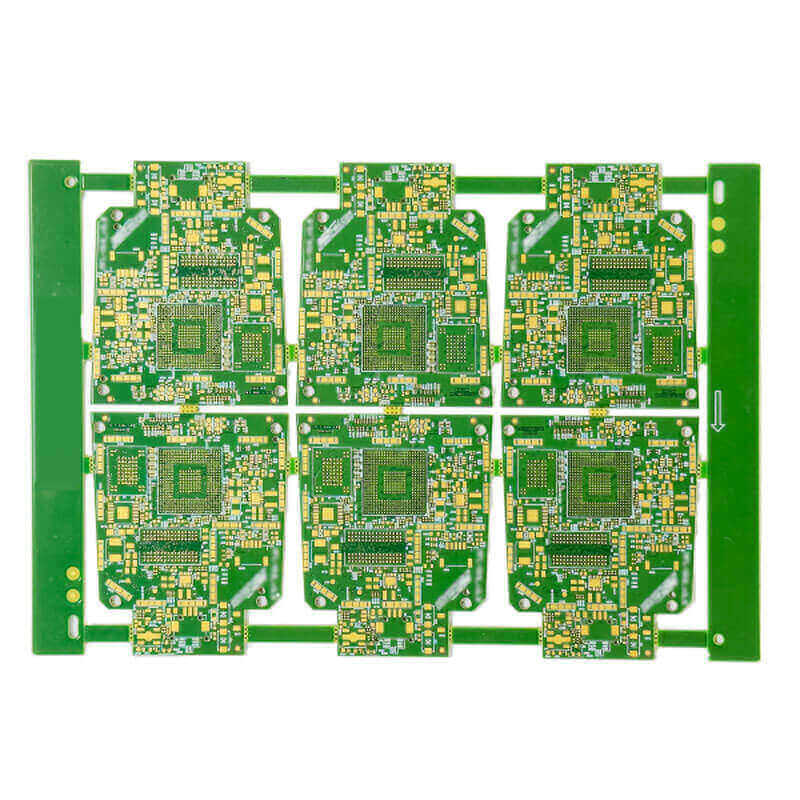

Kingda — эксперт в производстве 10-слойных печатных плат автомобильного класса для систем кругового обзора 360°. Мы используем материал Tg170, заполнение отверстий полимером и дорожки 3/3mil в соответствии со стандартом IATF 16949.
На пути к более высоким уровням автономного вождения, всеобъемлющее восприятие окружающей среды в реальном времени является абсолютным краеугольным камнем безопасного принятия решений. Система кругового обзора 360° требует мощной основной платы, способной мгновенно обрабатывать несколько потоков HD-видео. Серия печатных плат Kingda «Соколиный глаз» — это инженерный шедевр, созданный специально для этого критически важного «центра обработки изображений» и соответствующий самым строгим автомобильным стандартам.
Двухчиповая компоновка (Dual-BGA): Оптимизирована для обработки изображений: высокопроизводительный процессор (SoC) и высокоскоростная память DDR расположены вплотную для сверхбыстрой буферизации видеоданных.
10-слойная структура HDI: Обеспечивает выделенные, контролируемые слои для нескольких видеовходов MIPI и высокоскоростной шины данных DDR, полностью исключая помехи.
Материал FR-4 автомобильного класса Tg170: Гарантирует исключительную термическую и механическую стабильность в широком диапазоне температур (от -40°C до 125°C).
Дорожки/зазоры 3/3mil: Ведущая в отрасли точность, необходимая для трассировки высокоплотных соединений с согласованной длиной между процессором и памятью DDR.
Заполнение отверстий полимерной пастой (Via-in-Pad): Позволяет размещать переходные отверстия прямо на контактных площадках BGA, значительно увеличивая плотность трассировки.
Покрытие ENIG: Обеспечивает идеально плоскую поверхность для пайки, гарантируя безупречное соединение для тысяч выводов двух крупных микросхем BGA.
Вызов: Целостность сигналов высокоскоростной шины DDR
Проблема: Шина данных между процессором и памятью DDR требует согласования длины десятков дорожек с микронной точностью. Любое отклонение вызывает ошибки синхронизации.
Решение Kingda: Мы используем передовые САПР для точной трассировки с согласованием длины. Мы выбираем материалы с низкими потерями и стабильной диэлектрической проницаемостью (Tg170) и проверяем каждую партию с помощью рефлектометра во временной области (TDR), чтобы гарантировать, что импеданс находится в пределах строгих допусков ±5%.
Вызов: Надежность заполненных полимером отверстий при термоциклировании
Проблема: Резкие перепады температур в автомобиле (от -40°C до 125°C) создают огромную угрозу надежности заполненных полимером отверстий под BGA.
Решение Kingda: Мы используем специализированный полимер с высоким Tg и низким КТР, разработанный для автомобильной электроники. Каждый продукт автомобильного класса проходит строгие испытания на термоциклирование, с последующим анализом микрошлифов для гарантии целостности структуры.
Цифровые системы кругового обзора 360° высокой четкости
Контроллеры-концентраторы для систем ADAS
Системы мониторинга водителя с несколькими камерами (DMS)
Доменные контроллеры для умных цифровых кабин
Выберите Kingda, чтобы создать безрисковую и высокопроизводительную основу для вашей автомобильной системы технического зрения.
