Роль коммутационных бэкплейнов в высокоскоростных электронных устройствах
Коммуникационные бэкплейны играют важнейшую роль в современной телекоммуникационной отрасли. Они широко применяются в беспроводных и дата-сетях, системах передачи данных и фиксированного широкополосного доступа, обеспечивая высокую скорость и надёжность соединений.Коммуникационные бэкплейны играют важнейшую роль в современной телекоммуникационной отрасли.
С развитием технологий передачи данных и увеличением объёмов информации возрастают требования к производительности и стабильности оборудования. В современных высокоскоростных системах связи и вычислительной техники — центрах обработки данных, телекоммуникационных базовых станциях, высокоскоростных коммутаторах и серверах — предъявляются беспрецедентные требования к пропускной способности, целостности сигнала и надёжности системы.
Коммуникационные бэкплейны является основной платформой для высокоскоростного межмодульного соединения, обеспечивая передачу сигналов, распределение питания и системную интеграцию. Высокоплотные многослойные коммуникационные бэкплейны позволяют не только точно передавать данные на высоких скоростях, но и эффективно снижать перекрестные наводки, обеспечивать точный контроль импеданса и оптимизировать электромагнитную совместимость (EMC).Таким образом, высокопроизводительные коммуникационные бэкплейны стали незаменимым компонентом современных электронных систем, а сложность их проектирования и производственного процесса напрямую определяет общую эффективность телекоммуникационной инфраструктуры.
Компания Kingda обладает богатым опытом в производстве высококлассных Коммуникационные бэкплейны и предлагает клиентам профессиональные и надежные решения.

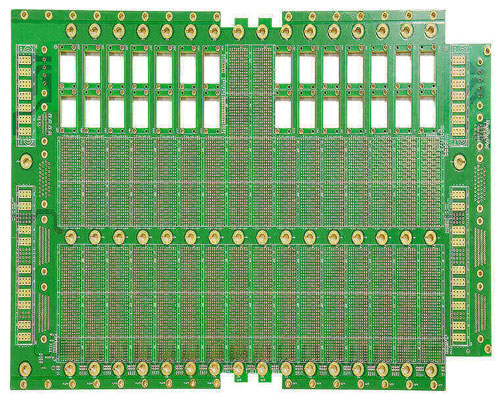

32-слойный высокоплотный коммуникационный бэкплейн Kingda
Коммуникационные бэкплейны Kingda с 32 слоями выполнен из высокопроизводительного композитного материала на основе эпоксидной смолы и стеклоткани S1000-2M с диэлектрической проницаемостью (DK) 4,2, диэлектрическими потерями (DF) всего 0,018 и температурой стеклования (TG) до 180 °C. Это обеспечивает долгосрочную стабильность продукта при высокоскоростной передаче сигналов и в условиях высокотемпературной пайки.
Толщина 32-слойного Коммуникационные бэкплейны составляет 6,0 ± 0,2 мм, медный слой каждой платы — 1 oz. Для точного контроля импеданса высокоскоростных дифференциальных сигналов и эффективного подавления перекрестных наводок при проектировании 32-слойного стекла оптимизировано расположение сигнальных, земляных и силовых слоев.
Минимальная ширина/зазор проводников Коммуникационные бэкплейны составляет 4/4 mils, минимальный диаметр сквозного отверстия — 0,3 мм. С применением технологии обратного сверления для слоев 1–24, 1–22 и 26–3, 26–6 удаляются неиспользуемые участки сквозных отверстий, что значительно снижает паразитную ёмкость и повышает качество высокоскоростных сигналов.
Kingda использует многоуровневую систему изоляции сигналов, сбалансированное распределение питающих и заземляющих слоёв, что обеспечивает отличные характеристики ЭМС и минимальный уровень системных шумов.
Поверхностная обработка ENIG 2 µm повышает надёжность пайки, предотвращает коррозию и продлевает срок службы платы.
Дополнительная фаска отверстий гарантирует точность установки соединителей и повышает механическую прочность конструкции.
В области теплового управления многослойная структура меди и усовершенствованное стеклообразование способствуют равномерному распределению тепла и стабильной работе высокомощных модулей даже в условиях плотной интеграции.
Производственный контроль и серийная стабильность
Kingda располагает полным циклом производства — от проектирования и высокоточного прессования многослойных пакетов до микросверления, импедансного согласования и обратного сверления.
Производственные линии оснащены современным оборудованием, обеспечивающим стабильную геометрию проводников, минимальные допуски и высокую повторяемость параметров.

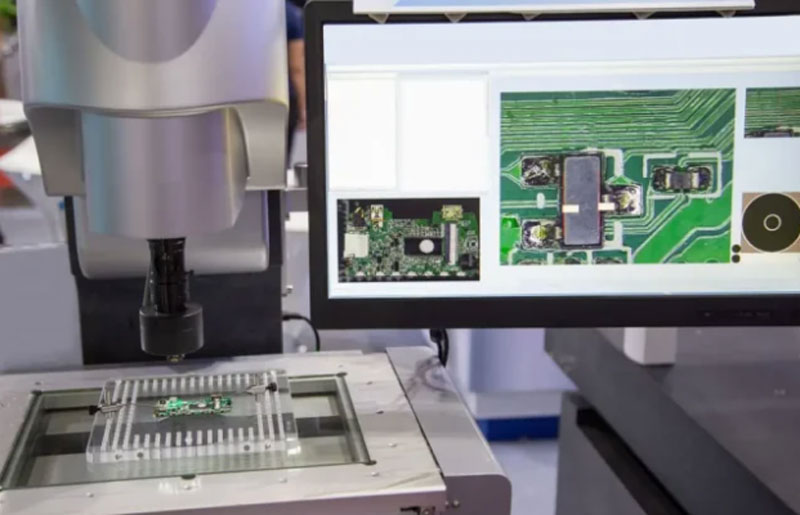

Каждая печатная плата проходит многоступенчатую систему контроля качества: автоматическую оптическую инспекцию (AOI), рентгеновскую проверку межслойных соединений, электрическое тестирование цепей, а также финальный визуальный контроль.
Использование статистического анализа данных и системы MES позволяет отслеживать каждый этап процесса в режиме реального времени, что гарантирует полную прослеживаемость и соответствие международным стандартам IPC.
Благодаря такому подходу Kingda обеспечивает стабильность параметров от прототипа до серийного производства и успешно реализует сложнейшие проекты в области телекоммуникаций и промышленной электроники.
Полный цикл решений «под ключ»
Компания Kingda предлагает комплексный подход — от консультаций на ранней стадии проектирования до серийного выпуска.
Мы предоставляем:
подбор оптимальных материалов с учётом частотных и тепловых характеристик;
моделирование целостности сигнала и анализ импеданса;
проектирование топологии и ЭМС;
разработку решений для теплового менеджмента;
подготовку производства и логистическую поддержку поставок.
Надёжный партнёр для вашего проекта
Независимо от того, идёт ли речь о серверных платформах, ядре телекоммуникационных коммутаторов или высокоскоростных устройствах передачи данных, Kingda предоставляет решения, которые отвечают самым строгим требованиям по скорости, плотности трассировки, контролю импеданса и долговременной надёжности.
Сочетание инженерной экспертизы, современной производственной базы и гибкого подхода к каждому заказчику делает Kingda надёжным партнёром в реализации сложных проектов.
Если вы стремитесь повысить производительность своих систем и обеспечить стабильную передачу данных даже при экстремальных нагрузках, свяжитесь с Kingda уже сегодня.
Мы поможем воплотить ваш проект — от идеи до серийного производства — и предложим профессиональные решения для высокопроизводительных коммуникационных печатных плат, которые станут сердцем вашего оборудования.
