В стремительно развивающемся мире электроники производительность и надежность имеют первостепенное значение. Высокомощные приложения, такие как источники питания, электромобили, промышленное оборудование и RF-усилители, предъявляют крайне высокие требования к печатным платам (PCB). Традиционные печатные платы зачастую не справляются с этими нагрузками, и здесь на помощь приходят печатные платы с толстым медным слоем.
Что такое печатные платы с толстым медным слоем?

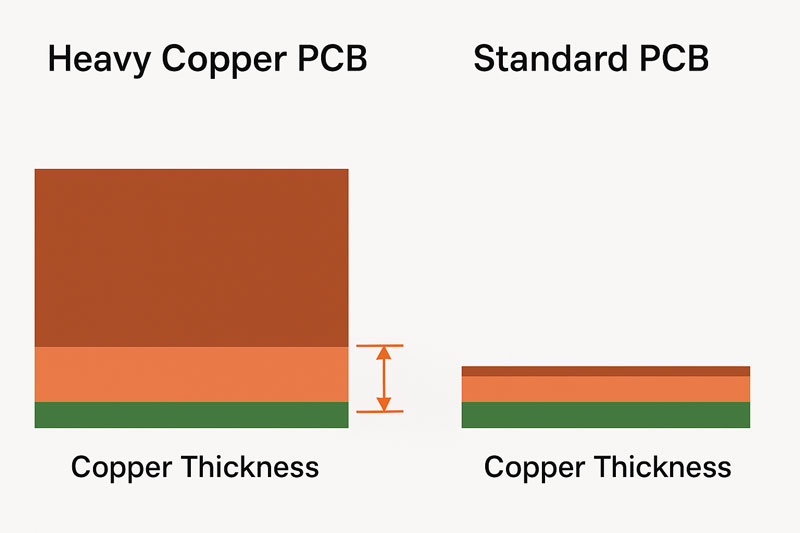

Печатные платы с толстым медным слоем — это специализированные платы, которые используют значительно более толстые медные слои по сравнению со стандартными PCB. В то время как типичная толщина меди в обычных печатных платах составляет от 1 до 2 унций на квадратный фут (35–70 µм), платы с толстым медным слоем могут достигать 10 унций (≈350 µм) и более. Этот дополнительный медный слой обеспечивает повышенную проводимость тока, улучшенное рассеивание тепла и повышенную механическую прочность.
Ключевые преимущества для высокомощных приложений
1. Повышенная токонесущая способность
Толстые медные слои позволяют печатным платам проводить большие токи без чрезмерного нагрева. Это имеет решающее значение в таких приложениях, как преобразователи питания, драйверы двигателей или мощные светодиодные системы, где перегрев может ухудшить характеристики или даже вывести устройство из строя.
2. Эффективное тепловое управление
Высокомощные цепи выделяют значительное количество тепла. Платы с толстым медным слоем эффективно рассеивают его по всей поверхности, снижая локальные перегревы и поддерживая стабильную работу. Такое термическое преимущество также увеличивает срок службы компонентов.
3. Повышенная механическая прочность
Утолщённый медный слой не только поддерживает большие токи, но и повышает структурную прочность печатной платы. Это особенно важно в промышленных приложениях, где платы подвергаются вибрациям или механическим нагрузкам.
4. Сниженное падение напряжения
Большие токи на тонких медных слоях могут вызывать значительные падения напряжения из-за сопротивления. Платы с толстым медным слоем минимизируют этот эффект, обеспечивая стабильную подачу энергии по всей цепи и повышая общую эффективность.
Области применения
Печатные платы с толстым медным слоем незаменимы в отраслях, где надёжность и производительность имеют решающее значение, включая:
Силовая электроника: преобразователи, инверторы, ИБП.
Автомобильная промышленность и электромобили: контроллеры двигателей, системы управления батареями, зарядные станции.
Телекоммуникации: мощные RF-усилители, инфраструктура 5G.
Промышленное оборудование: контроллеры высокого тока, робототехника, сварочные установки.
Особенности производства
Изготовление печатных плат с толстым медным слоем требует специализированных технологий. Стандартные методы травления должны быть адаптированы для сохранения точности при работе с более толстыми слоями меди. Кроме того, управление тепловыми процессами и качество гальванического покрытия должны соответствовать высоким требованиям, чтобы избежать расслаивания или деформации.
В компании Kingda наши передовые производственные процессы обеспечивают стабильное качество даже для многослойных плат с толстым медным слоем.
Для любых высокомощных электронных приложений использование стандартных печатных плат может привести к узким местам в производительности и проблемам с надёжностью. Платы с толстым медным слоем предоставляют надёжное решение для работы с большими токами, эффективного отвода тепла и сохранения прочности конструкции при нагрузках. Выбирая платы с толстым медным слоем, инженеры гарантируют, что их разработки будут соответствовать требованиям современной энергоёмкой электроники.
