HDI многослойные печатные платы в современной электронной индустрии представляют собой вершину технологий производства PCB и являются ключевым компонентом высокотехнологичных электронных устройств. Они характеризуются высокой плотностью трассировки, малыми размерами контактных площадок, большим количеством слоев, сложной технологией производства, эффективным использованием пространства и отличной целостностью сигналов, что позволяет создавать компактные и высокопроизводительные системы. Для обеспечения высокой надежности в условиях агрессивной среды такие платы обычно обрабатываются методом химического никелирования с погружением золота (ENIG), что гарантирует отличную припаиваемость, защиту от окисления и долгосрочную стабильность.
Технологические особенности 10-слойных двухступенчатых HDI плат Kingda

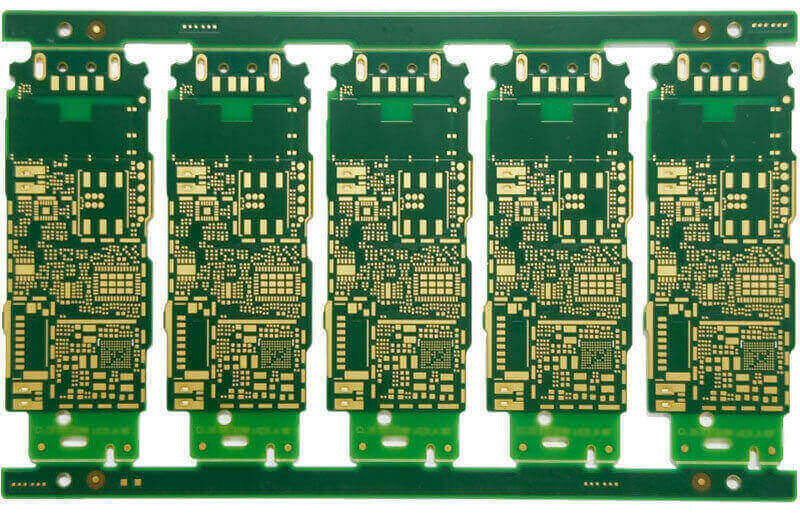

Примером высокотехнологичной печатной платы является 10-слойная двухступенчатая HDI плата с покрытием ENIG, произведенная компанией Kingda. Двухступенчатая структура HDI обеспечивает соединение внешних слоев с внутренними с помощью лазерных микропереходов, а часть внутренних слоев формируется с заранее подготовленными скрытыми отверстиями до прессования. Это создает полностью интегрированную сеть соединений сигнальных слоев, слоев питания и заземления.
Микропереходы диаметром 0,1 мм изготавливаются методом высокоточного лазерного сверления с последующей плазменной очисткой и химическим осаждением меди. Такая технология обеспечивает равномерность стенок, отсутствие пустот и низкое сопротивление соединений, предотвращая дефекты в условиях термоциклирования и высокой влажности. Конструкция платы — толщина 2 мм, внешние слои покрыты медью 0,5 унции, внутренние 1 унция, минимальная ширина и расстояние между проводниками составляют 3/3 mil. В качестве базового материала применяется высокотемпературный FR-4 с Tg 170°C, который гарантирует стабильность параметров при пайке и эксплуатации.
Поверхность обработана по технологии ENIG: слой никеля толщиной 3–5 мкм и слой золота 0,05–0,1 мкм. Это решение обеспечивает отличную паяемость, защиту от окисления и долговременную стабильность хранения. Тщательный контроль технологического окна и анализ срезов предотвращают появление «black pad» и гарантируют надежность площадок при монтаже BGA-компонентов.
Надежность, электрическая стабильность и контроль качества
На этапе проектирования инженеры Kingda проводят оптимизацию трассировки, расчет импеданса и анализ целостности сигналов. Дифференциальный импеданс поддерживается на уровне 100 Ω ±5%, одиночный импеданс — 50 Ω ±5%. Высокоскоростное моделирование позволяет выполнить согласование задержек и минимизировать перекрестные помехи, что обеспечивает стабильность сигналов на скоростях до 28 Гбит/с и выше.
Равномерность медного наполнения в микропереходах напрямую влияет на долговечность платы. Для точного совмещения слоев применяется технология CCD-выравнивания и вакуумное прессование с точностью ±20 мкм, что гарантирует непрерывность сигнальных трасс. Каждая партия продукции проходит рентгеновский контроль, сканирующую акустическую микроскопию (C-SAM) и автоматическую оптическую инспекцию (AOI). Такой подход обеспечивает отсутствие скрытых дефектов, стабильность параметров и высокую надежность работы даже в самых требовательных условиях.
Современные тенденции и преимущества применения

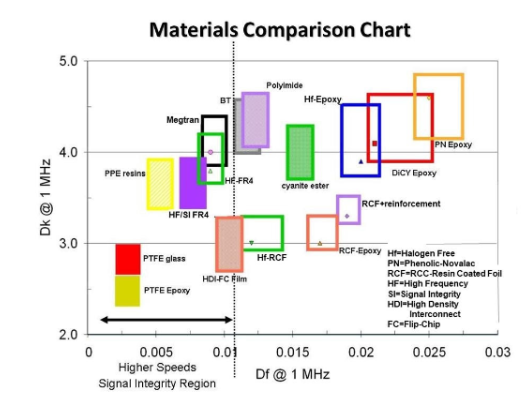

Развитие HDI-технологий демонстрирует тенденцию к увеличению количества слоев, применению низкопотерьных материалов и уменьшению диаметра микропереходов. Концепция Any Layer HDI уже используется в смартфонах, радиомодулях миллиметрового диапазона и автомобильной электронике, а комбинированные структуры FR-4 и PTFE улучшают тепловое управление в зонах высокой плотности сигналов. В ответственных приложениях все чаще применяются ENEPIG и твердое золото, обеспечивающие совместимость пайки и проволочной приварки, что расширяет область применения плат от серверов и автомобильных контроллеров до авиационно-космических систем.
Выбирая 10-слойные двухступенчатые HDI платы с покрытием ENIG от Kingda, вы получаете оптимальное сочетание высокой плотности монтажа, надежности и долговременной стабильности. Благодаря богатому производственному опыту и строгому контролю качества, Kingda предлагает передовые технологические решения, обеспечивающие целостность сигналов и высокую производительность современных электронных систем. Свяжитесь с нами уже сегодня, чтобы обсудить ваш проект и получить индивидуальное решение, которое максимально соответствует вашим требованиям к высокоскоростной и надежной электронике.
