Сверление печатных плат является одним из важнейших этапов их производства, напрямую влияющим на электрические характеристики, долговечность и надежность изделий. Качество сверления определяет эффективность электрической связи между слоями платы и надежность механической фиксации компонентов.
В зависимости от конструкции и назначения отверстия делятся на три основных типа: сквозные переходные отверстия, глухие переходные отверстия и скрытые (внутренние) переходные отверстия. Правильный выбор типа отверстий и соблюдение требований к процессу сверления обеспечивает стабильную работу высокотехнологичных электронных изделий и высокую надежность многослойных плат.

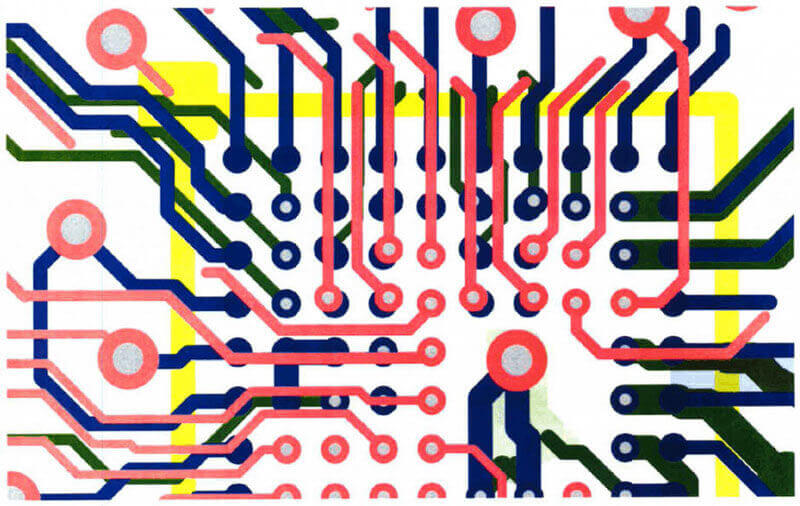

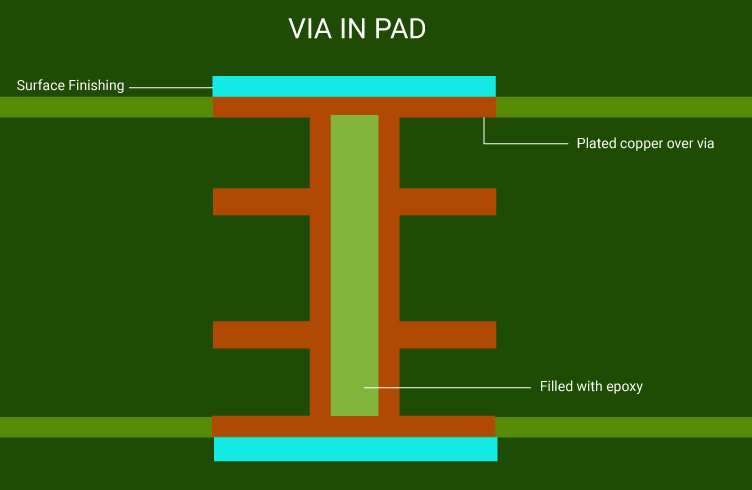

1.Сквозное переходное отверстие
Сквозные отверстия являются наиболее распространённым типом в PCB. Они используются для электрического соединения проводников между различными слоями платы, обеспечивая передачу сигналов и питания. Поскольку печатная плата состоит из нескольких медных слоев, разделённых изоляционными материалами, сквозные отверстия выполняют роль основных проводящих каналов между слоями.
Основные характеристики и требования к процессу:
Необходимо медное осаждение или заполнение отверстия для обеспечения надежного электрического соединения;
Заполнение паяльной маской выполняется по требованиям конструкции;
Толщина внутреннего слоя олова (или припоя) должна соответствовать стандартам (≥ 4 мкм), чтобы избежать образования пустот и шариков припоя;
Поверхность отверстия должна быть ровной, а паяльная маска — нанесена равномерно для обеспечения надежной пайки.
Сквозные отверстия являются основой многослойных соединений PCB. С развитием электроники в сторону высокой плотности и высокой надежности требования к качеству и точности изготовления таких отверстий постоянно возрастают.
2. Глухое переходное отверстие
Глухие переходные отверстия соединяют внешний слой платы с ближайшим внутренним слоем, не проходя через всю толщину платы. Они позволяют увеличить плотность трассировки и эффективнее использовать внутреннее пространство.
Основные требования к процессу:
Глубина отверстия строго ограничена соотношением диаметра к толщине, требуя точного контроля;
Высокая точность сверления и металлизации необходима для надежного соединения;
Обычно формируются на этапах последовательной ламинации с применением высокоточного оборудования для совмещения слоев.
3. Скрытое переходное отверстие
Скрытые переходные отверстия соединяют только внутренние слои платы и не выходят на поверхность. Они широко применяются в платах с высокой плотностью межсоединений, обеспечивая большее пространство для трассировки.
Основные требования к процессу:
Сверление и металлизация выполняются на этапе частичной ламинации до окончательной сборки платы;
Технология сложная и затратная, применяется в многослойных платах высокой плотности;
Необходим строгий контроль точности сверления и качества металлизации для долгосрочной надежности.
Сверление печатных плат является ключевой технологией производства, напрямую влияя на электрические характеристики и механическую надежность изделий. Правильный выбор типа переходных отверстий и строгий контроль процессов сверления, металлизации и нанесения паяльной маски позволяют повысить производительность, долговечность и стабильность работы плат, обеспечивая надежную основу для высокотехнологичной электронной продукции.
