В мире производства печатных плат покрытия поверхности играют критически важную роль в обеспечении паяемости, долгосрочной надежности и общей производительности электронных узлов. Выбор подходящего покрытия является ключевым решением как для конструкторов, так и для производителей, поскольку он влияет не только на процессы сборки, но и на срок службы продукции. В данной статье сравниваются три наиболее часто используемых типа покрытий: OSP (органические защитные покрытия для паяемости), HASL (выравнивание припоем горячим воздухом) и ENIG (химическое никелирование с последующим погружением в золото).
1.OSP – Органические защитные покрытия для паяемости
Обзор:
OSP — это тонкое органическое покрытие, наносимое на медные площадки для их защиты от окисления. Покрытие водорастворимо и предназначено для сохранения паяемости в течение ограниченного периода времени при хранении и сборке.
Преимущества:
-
Экологичность (без свинца, соответствует RoHS)
-
Ровная поверхность, идеально подходящая для компонентов с малым шагом и корпусов BGA
-
Экономически эффективно для массового производства
Ограничения:
-
Ограниченный срок хранения
-
Чувствительно к многократным циклам пайки
-
Не подходит для длительного хранения во влажной среде
Применение:
OSP широко используется в потребительской электронике и при производстве печатных плат больших серий, где важны низкая стоимость и ровность поверхности.

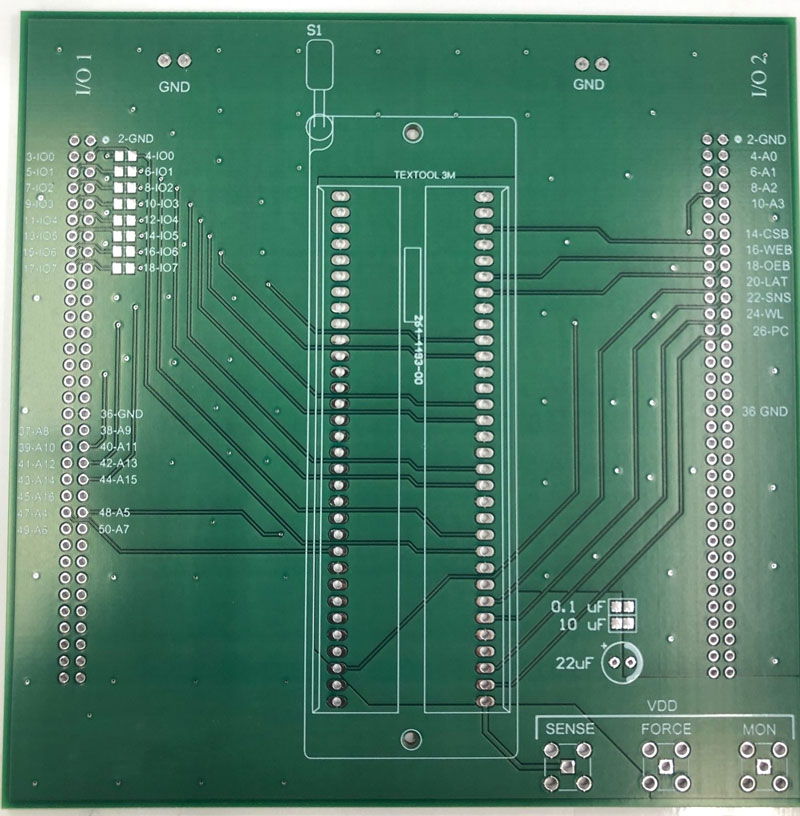

2.HASL – Выравнивание припоем горячим воздухом
Обзор:
HASL предполагает нанесение на открытые медные поверхности расплавленного припоя (свинцового или бессвинцового), а затем выравнивание его с помощью горячего воздуха для удаления излишков припоя. Такое покрытие обеспечивает прочную и надежную поверхность для пайки.
Преимущества:
-
Отличная паяемость и высокая механическая прочность
-
Устойчивость к механическому воздействию и хранению
-
Экономичность для простых печатных плат
Ограничения:
-
Неровная поверхность может вызывать проблемы при монтаже компонентов с малым шагом
-
Тепловое воздействие в процессе HASL может повредить чувствительные платы
-
Свинцовый вариант HASL не соответствует требованиям RoHS
Применение:
HASL широко используется в промышленной и автомобильной электронике, где долговечность и надежность важнее, чем возможность пайки компонентов с ультрамалым шагом.

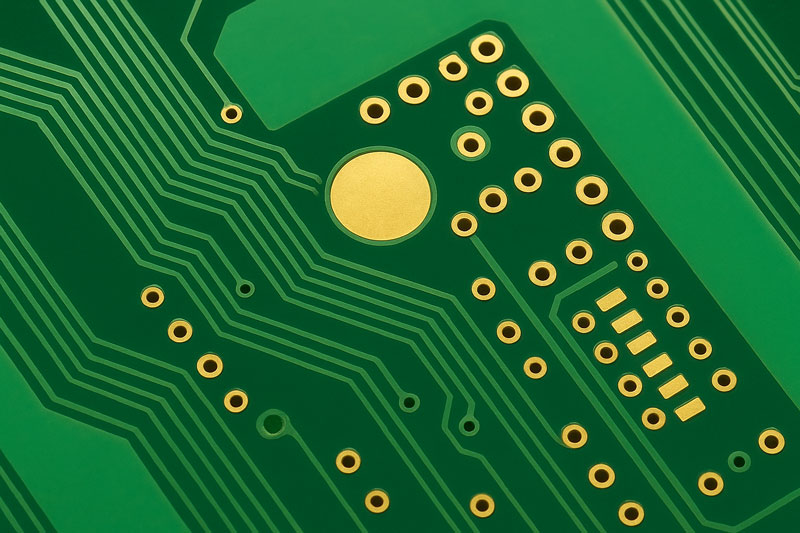

3. ENIG –химическое никелирование с последующим погружением в золото
Обзор:
ENIG — это двухслойное покрытие, состоящее из никелевого барьера, покрытого тонким слоем золота. Золото защищает никель и улучшает паяемость.
Преимущества:
Отличная плоскостность поверхности, идеально подходит для компонентов с малым шагом и плотной компоновки плат
Длительный срок хранения и высокая коррозионная стойкость
Поддерживает многократные циклы пайки без деградации
Ограничения:
Более высокая стоимость по сравнению с OSP и HASL
Риск дефекта «черной площадки» (black pad), если процесс не контролируется должным образом
Применение:
ENIG является предпочтительным выбором для электроники с высокими требованиями к надежности, медицинских устройств, аэрокосмической техники и высокочастотных печатных плат.
Выбор подходящего покрытия поверхности PCB
Выбор покрытия печатной платы зависит от сочетания нескольких факторов:
Плотность компонентов: Компоненты с малым шагом и корпуса BGA выигрывают от ровных покрытий, таких как OSP или ENIG.
Требования к надежности: Для долгосрочной надежности или работы в суровых условиях часто требуется ENIG.
Бюджетные соображения: OSP и HASL являются экономически выгодными вариантами для стандартной потребительской электроники.
Процесс сборки: Многократные циклы пайки требуют применения ENIG или HASL вместо OSP.
Понимание характеристик каждого покрытия печатной платы обеспечивает оптимальную паяемость, надежность сборки и долговечность продукции.
