Более 15 лет опыта проектирования RF-цепей показывают: разница между обычной RF-платой и выдающейся часто определяется ещё до установки первого компонента. На радиочастотах длины трасс сопоставимы с длиной волны сигнала, паразитные эффекты становятся ключевыми, а материалы PCB — которые в цифровых схемах часто игнорируются — критически влияют на производительность.
RF-платы перестают быть просто пассивной платформой и становятся активным элементом системы. Неконтролируемый импеданс, непреднамеренное влияние соседних элементов или нестабильность материала могут вызвать колебания, потери или проблемы с соответствием нормативам. Этот гид конденсирует практический опыт в конкретные принципы для инженеров, стремящихся к стабильной и производимой RF-плате.
Выбор материала: фундамент производительности RF
Выбор материала — одно из самых критичных решений, часто недооценённых. Диэлектрическая проницаемость (Dk) и угол потерь (Df) напрямую влияют на импеданс, затухание сигнала, фазовую стабильность и долговременную надежность.
Ключевые параметры материала
Диэлектрическая проницаемость (Dk или εr)
Определяет электрическую длину линий передачи и точность импеданса. Низкий Dk позволяет использовать более широкие проводники при заданном импедансе, снижая потери, но требует строгого контроля процесса.Угол потерь (Df)
Описывает, сколько энергии RF поглощается диэлектриком. На частотах >1 ГГц диэлектрические потери могут доминировать в общем уровне затуханий. Даже небольшие различия, например Df 0,02 против 0,002, критически влияют на усиление, характеристики фильтра или эффективность антенны.
Практический выбор материалов
Rogers RO4003C — оптимальный баланс производительности и технологичности, низкие потери, стабильность.
Panasonic Megtron 6 и другие низкопотерянные FR-4 — подходят для бюджетных и массовых проектов до нескольких ГГц.
PTFE-ламинаты (RT/duroid) — для миллиметровых волн, 5G и автомобильных радаров, высокая стоимость и сложность обработки оправданы.
Температурная стабильность и влагопоглощение
Температура: FR-4 может изменять Dk более чем на 10%, что ведёт к дрейфу частоты. Керамически наполненные ламинированные материалы обеспечивают стабильность ±1%.
Влажность: PTFE почти не впитывает влагу, FR-4 — да, что ухудшает импеданс и потери со временем. Важно для наружных и тропических условий.
Ключевые аспекты проектирования RF PCB
Линии передачи
Контроль импеданса обязателен выше сотен МГц.
Микрострип: легко настраивать, но чувствителен к излучению.
Стриплайн: лучшая изоляция и повторяемость, сложнее в производстве.
Производители PCB обычно обеспечивают ±5% точности импеданса.
Заземление и экранирование
Земля служит возвратным путём для RF.

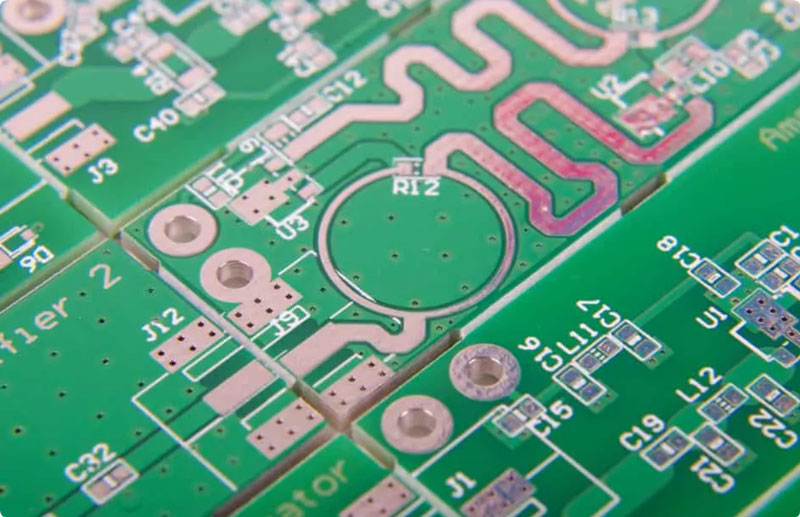

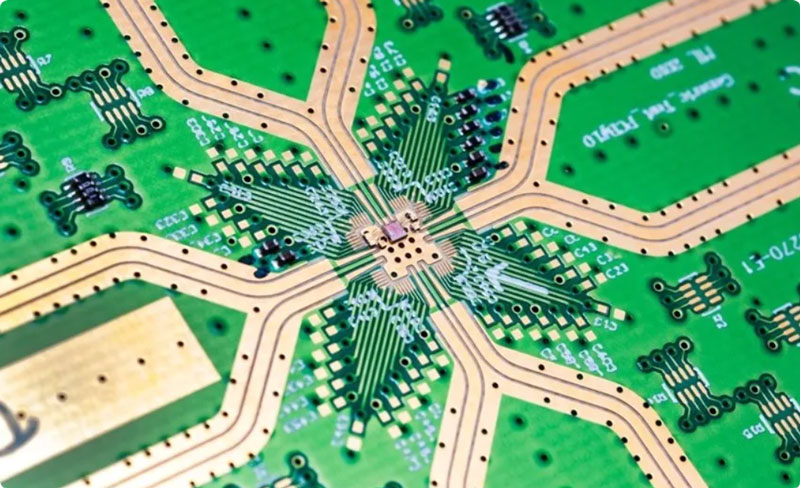

Плотная сетка через-виа вдоль RF-трасс ограничивает излучение. Расстояние <0,1 λ на самой высокой частоте.
Разрывы в земляной плоскости — источник излучения; обходят или компенсируют конденсаторами.
Размещение компонентов и разводка
Логичный поток сигналов, минимизация наводок.
Усилители с высоким коэффициентом усиления требуют точного расстояния и выделенного заземления.
Через-виа и переходы между слоями
Через-виа создают паразитные индуктивности и емкости.
Стратегии смягчения: параллельные via, соседние заземляющие via, слепые/скрытые via.
Для >10 ГГц используется обратное сверление и электромагнитное моделирование.
Производственные аспекты
Качество производства
Шероховатость меди увеличивает потери (эффект кожи), особенно >10 ГГц.
Использование меди низкой шероховатости улучшает вставные потери и фазовую согласованность.
Многослойные конструкции и гибридные стек-апы
Баланс между производительностью и технологичностью.
Тонкие диэлектрики позволяют компактную разводку, но сложны в производстве.
Гибридные стек-апы (RF + FR-4) экономичны при контроле теплового расширения.
Сеть питания
RF-цепи чувствительны к шуму.
Многоступенчатая развязка: объемные, керамические и RF-конденсаторы.
Ферритовые бусины для дополнительной изоляции.
Поверхностная обработка
ENIG: хорошая пайка, но увеличивает RF-потери.
Иммерсионное серебро или OSP: предпочтительно для высоких частот.
ENEPIG: сбалансированное решение для смешанных технологий.
Тестирование и проверка
Используются векторные сетевые анализаторы, спектроанализаторы и временные отражения.
Тестовые приспособления и разъёмы должны минимально влиять на измерения.
Методы de-embedding изолируют плату от фикстуры.
Заключение
Максимальная производительность RF PCB достигается комплексно:
правильный выбор материала,
строгий контроль импеданса и разводки,
грамотное заземление,
высокое качество производства.
Ранние решения по материалам определяют потолок производительности, а дисциплина RF-дизайна гарантирует, что потенциал реализуется полностью.
