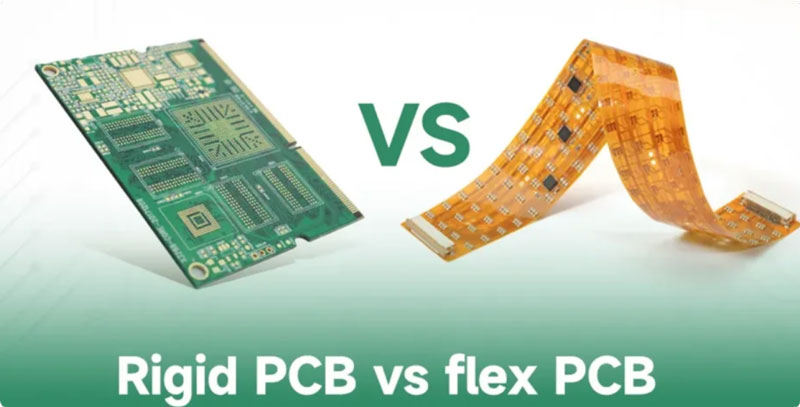

Гибкие цепи и жесткие печатные платы (Rigid PCBs) являются ключевыми технологиями в инженерии современных электронных систем. Обе служат базовой платформой для электрических соединений компонентов, однако различия в материалах, механических свойствах и производственных процессах формируют существенно разные эксплуатационные характеристики и области применения. Глубокое понимание этих различий позволяет оптимизировать электрические параметры, механическую надежность, тепловое управление, технологичность и общую экономическую эффективность изделия.
Технологические тренды и рост применения
С развитием носимой электроники, аэрокосмических систем, промышленной робототехники и компактных потребительских устройств гибкие цепи перестали быть нишевым решением. Они активно внедряются благодаря возможности 3D-интеграции, динамического сгибания, а также значительной экономии массы и объема, что критично для миниатюрных и мобильных систем.
Материалы и структура подложки
Жесткие PCB традиционно изготавливаются на основе армированных эпоксидных ламинатов, преимущественно FR-4, обеспечивающих высокую размерную стабильность (CTE ~12–16 ppm/°C) и температуру стеклования 130–180 °C. Для ВЧ-приложений применяются PTFE-композиты (например, Rogers), обеспечивающие низкие диэлектрические потери и стабильную передачу сигналов на частотах выше 40 GHz.
Гибкие цепи используют полиимидные диэлектрики (например, DuPont Kapton), отличающиеся высокой термостойкостью (до ~260 °C), химической инертностью и превосходной механической гибкостью. Диэлектрическая проницаемость около 3,4 обеспечивает стабильное управление импедансом, особенно в тонких структурах.
Ключевым фактором надежности является выбор адгезивной системы. Безклеевые (adhesiveless) конструкции с прямым соединением меди и полиимида демонстрируют существенно более высокий ресурс при многократных циклах изгиба по сравнению с традиционными клеевыми решениями.
Механическое поведение и надежность
Жесткие платы обладают высокой жесткостью (модуль Юнга ~20 GPa), что обеспечивает прочную поддержку тяжелых компонентов, но делает их уязвимыми к механическим повреждениям при изгибе или ударе.
Гибкие цепи допускают минимальные радиусы изгиба 3–6× толщины для статических применений и 10–12× для динамических сгибаний, а их долговечность определяется типом меди и геометрией дорожек. Медные проводники типа rolled annealed (RA) демонстрируют существенно большую циклическую прочность по сравнению с electrodeposited (ED).
При трассировке гибких схем важны правильное направление дорожек (перпендикулярно оси изгиба), плавные переходы и многослойные ступенчатые структуры, чтобы минимизировать концентрацию механических напряжений.
Электрические свойства
Обе технологии способны обеспечивать высокую целостность сигналов при корректном проектировании. Контролируемый импеданс достигается с допусками ±10 % для стандартных и ±5 % для прецизионных применений.
Тонкие диэлектрические слои гибких цепей (до 12,5 µm) улучшают электромагнитное сопряжение с опорными плоскостями, что критично для высокоскоростных интерфейсов. Однако такие конструкции требуют более сложных топологий, включая coplanar waveguide.
В части теплового управления жесткие PCB обладают преимуществом благодаря эффективному отводу тепла через металлизированные переходы. Гибкие решения, как правило, требуют дополнительных теплоотводов, жестких вставок и интерфейсных материалов, так как их тепловое сопротивление выше на 20–40 %.
Производственные и экономические аспекты
Жесткие PCB оптимальны для высокоплотных, тепловыделяющих и чувствительных к стоимости массовых продуктов: серверных плат, силовой электроники и бытовых устройств.
Гибкие цепи являются оптимальным выбором для пространственно ограниченных, вибронагруженных и легких систем — медицинских устройств, робототехники, аэрокосмических и носимых решений. Технология rigid-flex объединяет преимущества обеих платформ и часто применяется в сложных электронных системах.
Производство жестких PCB является высокозрелым и масштабируемым: доступны многослойные стеки свыше 20 слоев, HDI-технологии и микроотверстия, что обеспечивает высокую плотность разводки и низкую себестоимость.
Гибкие цепи сложнее в производстве из-за подвижности материалов и более строгих требований к регистрации и сборке. Обычно они ограничиваются 4–6 слоями, а увеличение сложности сопровождается ростом стоимости. Тем не менее исключение разъемов, проводов и дополнительных сборочных операций позволяет снизить системные затраты и повысить надежность.
Рекомендации по применению
Выбор между жесткими PCB и гибкими цепями требует комплексной оценки электрических, механических, тепловых, производственных и экономических факторов. Универсального решения не существует — оптимальный результат достигается при точном соответствии технологии требованиям системы и тесном взаимодействии с производственными партнерами.
