Стандарт толщины медного покрытия в переходных отверстиях печатных плат

Толщина меди (Вес меди) — это чрезвычайно важный параметр при проектировании и производстве печатных плат, оказывающий многогранное влияние на производительность и надежность конечного продукта.

Проще говоря, толщина меди означает толщину медного слоя на печатной плате и обычно измеряется в унциях (oz). Толщина меди в 1 унцию соответствует примерно 35 микрометрам.

Основные влияния толщины меди на продукт

Допустимая токовая нагрузка Чем толще медный слой, тем больше его поперечное сечение, что снижает сопротивление и позволяет пропускать больший ток. В приложениях, связанных с высокой мощностью или большими токами (например, платы источников питания, автомобильная электроника и промышленное оборудование), необходимы более толстые медные слои (2 унции, 3 унции или даже 4 унции) для предотвращения перегрева или повреждения. Недостаточная толщина меди может привести к перегреву, снижению производительности и даже к рискам для безопасности.

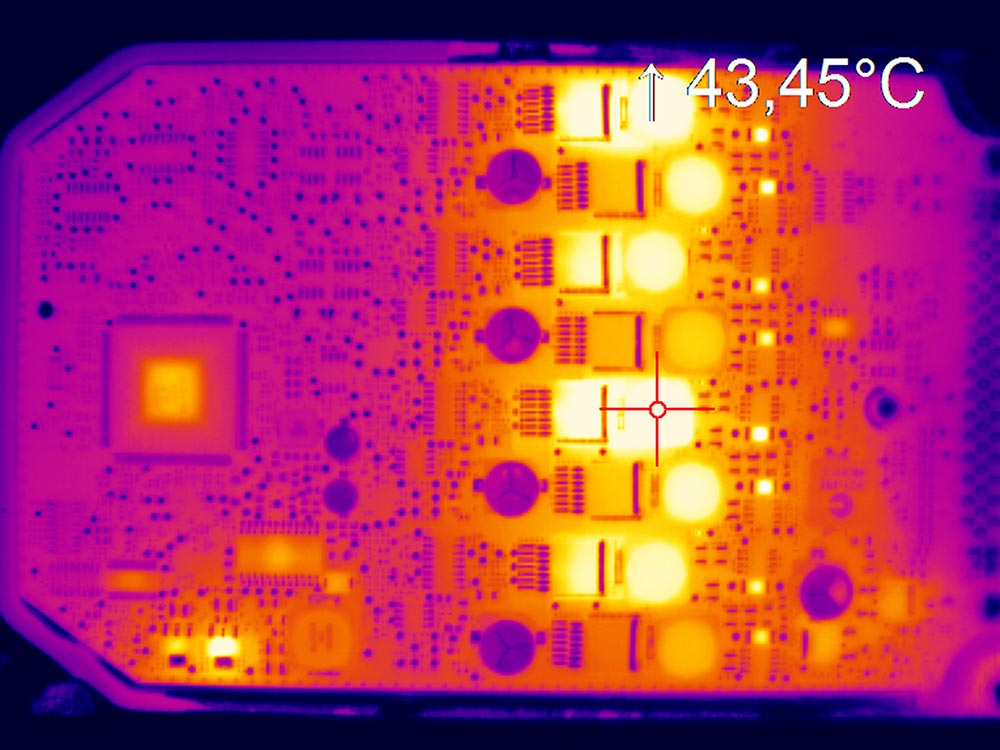

Управление температурным режимом и теплоотвод Медные слои служат не только проводниками электричества, но и проводниками тепла. Более толстые медные слои обеспечивают лучшую теплопроводность, позволяя теплу, выделяемому компонентами, равномерно распределяться и предотвращая локальный перегрев. Это особенно важно для компонентов высокой мощности, таких как силовые MOSFET-транзисторы, светодиодные матрицы и центральные процессоры.

Механическая прочность и долговечность Более толстые медные слои повышают общую механическую прочность печатной платы, улучшая ее устойчивость к разрывам, изгибам и износу. В условиях частых подключений/отключений или вибрации (например, в автомобильной или аэрокосмической промышленности) печатные платы с более толстыми медными слоями обладают более высокой надежностью.

Целостность сигнала и электрические характеристики Изменения толщины меди влияют на сопротивление и индуктивность проводников, что, в свою очередь, влияет на характеристики передачи высокочастотных сигналов. При проектировании высокоскоростных сигнальных цепей необходимо точно контролировать толщину меди для обеспечения согласования импеданса и минимизации отражения сигнала. Если медь сделать слишком толстой без соответствующей корректировки дизайна, импеданс может отклониться от заданного значения.

Производственные затраты и технологические требования Чем толще медный слой, тем выше стоимость и сложнее процесс обработки. Печатные платы с толстыми медными слоями требуют более точного контроля травления для обеспечения точности ширины дорожек и зазоров. Такие процессы, как пайка оплавлением и сверление, также усложняются, что может увеличить время производства и процент брака.

Гибкость проектирования Более тонкие медные слои (менее 1 унции) подходят для трассировки с малым шагом и для конструкций с высокой плотностью. Более толстые медные слои (2 унции и выше) подходят для слоев питания и заземления или для дорожек, проводящих большие токи, но проектировщик должен находить баланс между плотностью сигнала и допустимой токовой нагрузкой.

Таким образом, толщина меди влияет на производительность, надежность и стоимость печатной платы, поэтому выбор оптимальной толщины в соответствии с применением является крайне важным. Если для удовлетворения ваших конкретных технических требований необходимы корректировки, пожалуйста, не стесняйтесь обращаться к нам за консультацией.
