В быстроразвивающемся мире беспроводной связи сети 5G, радиолокационные системы, спутниковая связь и высокоскоростные каналы передачи данных ставят электронные конструкции перед новыми вызовами. В основе этих приложений лежит критический выбор: материал подложки. В то время как стандартные материалы FR-4 подходят для многих обычных печатных плат, они часто оказываются недостаточными для высокочастотной работы. Здесь на помощь приходят специализированные материалы для радиочастот (RF), такие как продукция компании Rogers.
Почему выбор материала важен в RF-дизайне
Для высокочастотных приложений подложка печатной платы выполняет гораздо больше, чем просто удерживает медные дорожки. Она напрямую влияет на:
Целостность сигнала (Signal Integrity): диэлектрические свойства определяют, насколько эффективно сигналы передаются с минимальными потерями.
Контроль импеданса (Impedance Control): точное согласование импеданса необходимо для предотвращения отражений и искажений сигнала.
Тепловая стабильность (Thermal Stability): RF-системы часто работают в сложных условиях; материалы должны сохранять характеристики при широком диапазоне температур.
Стабильность на высоких частотах: стандартные материалы, такие как FR-4, подвержены диэлектрическим колебаниям, что приводит к ухудшению сигнала выше нескольких ГГц.
Высокочастотные материалы Rogers: ключевые преимущества
Ламинаты Rogers стали эталоном в индустрии для RF- и микроволновых конструкций. В отличие от FR-4, материалы Rogers разработаны для предсказуемой работы на ГГц-частотах.
Основные преимущества:
Низкие диэлектрические потери: обеспечивают минимальное ослабление сигнала, что критично для приложений выше 1 ГГц.
Стабильная диэлектрическая проницаемость (Dk): обеспечивает постоянный контроль импеданса при различных частотах и температурах.
Отличное тепловое управление: материалы, такие как Rogers RO4350B и RO4003C, сохраняют электрическую стабильность при высокой температуре.
Поддержка широкого диапазона частот: подходят для RF, микроволновых и миллиметровых волн, включая 5G и автомобильные радары.
Основные области применения материалов Rogers
Высокочастотные подложки Rogers широко используются в отраслях, где производительность и надежность имеют решающее значение:
Инфраструктура 5G: базовые станции и антенны требуют стабильности на высоких частотах и низких потерь.
Автомобильная электроника: радары и системы ADAS требуют высокой надежности, стабильности на высоких частотах и минимальных потерь..
Медицинская электроника: Медицинское оборудование требует отличных ВЧ-характеристик, низких потерь и надежной работы в сложной среде.
Высокоскоростные цифровые цепи: центры обработки данных и высокоскоростные соединения выигрывают от контролируемого импеданса материалов Rogers.

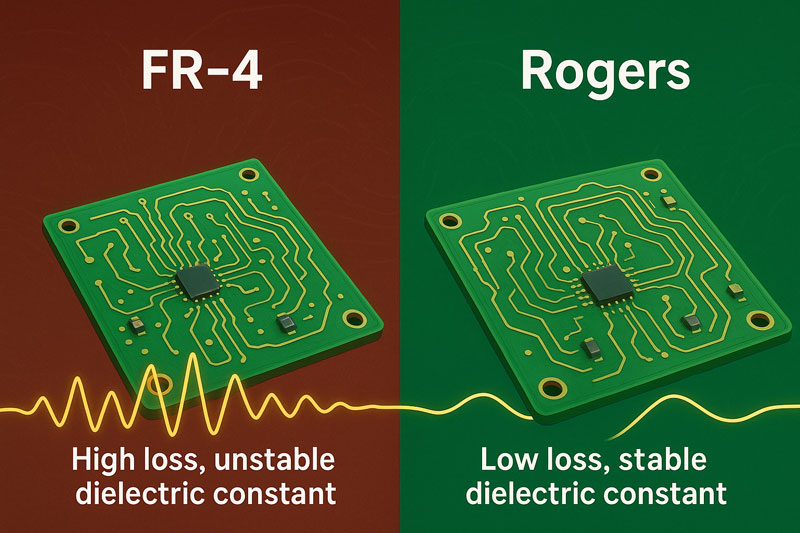

Rogers против FR-4: краткое сравнение
| Свойство | FR-4 | Материалы Rogers RF |
|---|---|---|
| Диэлектрическая проницаемость (Dk) | Меняется, нестабильна | Постоянна, строго контролируется |
| Потери сигнала | Высокие на ГГц частотах | Низкие, оптимизированы для RF |
| Тепловая стабильность | Средняя | Отличная |
| Стоимость | Низкая | Выше, но оправдана производительностью |
| Применение | Потребительская электроника | 5G, радары, аэрокосмическая техника, высокоскоростные данные |
По мере того как электронные конструкции переходят на более высокие частоты, становятся очевидны ограничения стандартных материалов для печатных плат. Подложки Rogers и аналогичные высокочастотные материалы формируют основу надежных радиочастотных (RF) систем, обеспечивая четкую, стабильную и эффективную передачу сигналов.
В компании Kingda мы специализируемся на производстве печатных плат с использованием материалов Rogers и других передовых субстратов, обеспечивая превосходные характеристики для ваших RF и высокоскоростных приложений. Независимо от того, разрабатываете ли вы решения для 5G, автомобильная электроника или Медицинская электроника, правильный материал имеет решающее значение — и мы готовы помочь вам сделать правильный выбор.
