На современных автоматизированных линиях по производству электроники за каждой безупречной печатной платой в сборе (PCBA) стоит группа незаметных «закулисных героев» — технологическая оснастка и приспособления (Jigs & Fixtures). Они, возможно, не так привлекают внимание, как высокоскоростные автоматы установки компонентов, но являются незаменимым мостом между проектированием и крупносерийным, высококачественным производством.
Сегодня мы подробно рассмотрим, как эти прецизионные, индивидуально разработанные для каждого проекта инструменты, обеспечивают точность, повышают эффективность и создают надежность конечного продукта в производстве PCBA.
1. Что такое технологическая оснастка?
В производстве PCBA «оснастка» — это собирательный термин, обозначающий инструменты, специально разработанные и изготовленные для облегчения производства, тестирования или инспекции в соответствии с формой, размерами и требованиями конкретного продукта.
Крепежные приспособления (Fixture) больше ориентированы на «фиксацию и удержание», например, для надежного закрепления печатной платы во время пайки.
Кондукторы и шаблоны (Jig) больше ориентированы на «направление и проверку», например, для направления инструмента или для проверки функциональности продукта.
В повседневном общении мы обычно используем общий термин «оснастка». Она является основой для достижения автоматизации, стандартизации и высокого качества производства.
2. Удержание и защита: «хранители» стабильности процесса
В высокотемпературных, высокоскоростных автоматизированных процессах первоочередной задачей является обеспечение безопасного и плавного прохождения чувствительных PCBA.

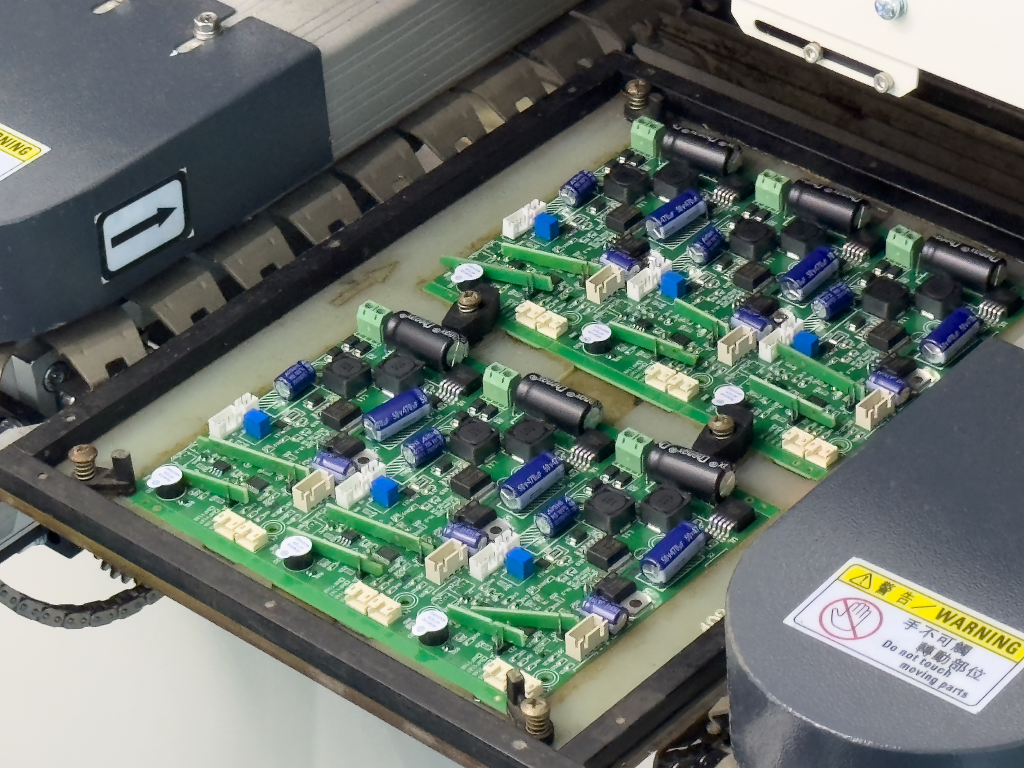

Паллеты для пайки (Solder Pallet / Carrier): Это наиболее распространенный тип оснастки. Для сверхтонких, нестандартных по форме или длинных печатных плат прохождение через печь оплавления или пайки волной при температуре свыше 250°C без специальной поддержки почти наверняка приведет к деформации. Наши инженеры используют термостойкие композитные материалы для разработки специализированных паллет для каждой вашей платы нестандартной формы, обеспечивая ее абсолютную плоскостность при высоких температурах.
Оснастка для селективной пайки (Selective Soldering Fixture): При сборке по смешанной технологии оснастка также может играть роль «щита». Она может точно маскировать уже установленные SMT-компоненты, защищая их от воздействия высокотемпературной волны припоя в последующих процессах пайки.
3. Точность и эффективность: «ускорители» технологического процесса
Еще одна ключевая роль оснастки — делать сложные, ручные или высокоточные операции простыми и повторяемыми.
Оснастка для монтажа гибких ПП (FPC Mounting Jig): Гибкие печатные платы (FPC) сами по себе мягкие и не могут быть напрямую использованы для нанесения паяльной пасты и SMT-монтажа. Нам необходимо сначала ровно закрепить FPC на специальном приспособлении, временно превратив ее в «жесткую» плату, чтобы обеспечить точность монтажа на автоматизированной линии.
Оснастка для запрессовки и сборки (Press-fit & Assembly Jig): При установке разъемов, требующих большого усилия запрессовки, или при финальной сборке изделия, специализированная оснастка гарантирует, что усилие, положение и угол каждого действия будут абсолютно одинаковыми, предотвращая повреждение продукта из-за человеческой ошибки.
4. Качество и верификация: «экзаменаторы» функциональности продукта
Тестовая оснастка является важнейшим звеном в системе контроля качества, отвечая за проверку работоспособности каждой PCBA.

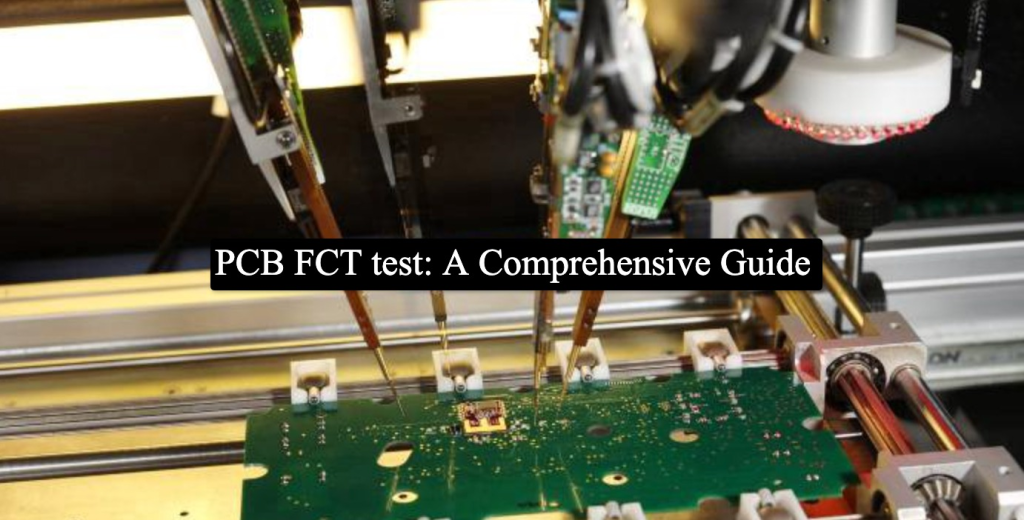

Приспособление для функционального тестирования (Functional Test Fixture — FCT Jig): Это самый технологически сложный вид оснастки. Наши инженеры-испытатели, в соответствии с функциональными требованиями вашего продукта, проектируют тестовый стенд, оснащенный множеством «контактных щупов (Pogo Pins)». Когда PCBA помещается на приспособление, щупы точно контактируют с тестовыми точками на плате, автоматически имитируя конечную рабочую среду продукта:
Подача питания
Отправка команд управления
Измерение выходного напряжения, тока и формы сигналов
Проверка работы светодиодов, звуковых сигналов и т.д.
Весь процесс тестирования завершается за несколько секунд, гарантируя, что каждая поставляемая вам плата на 100% функционально исправна.

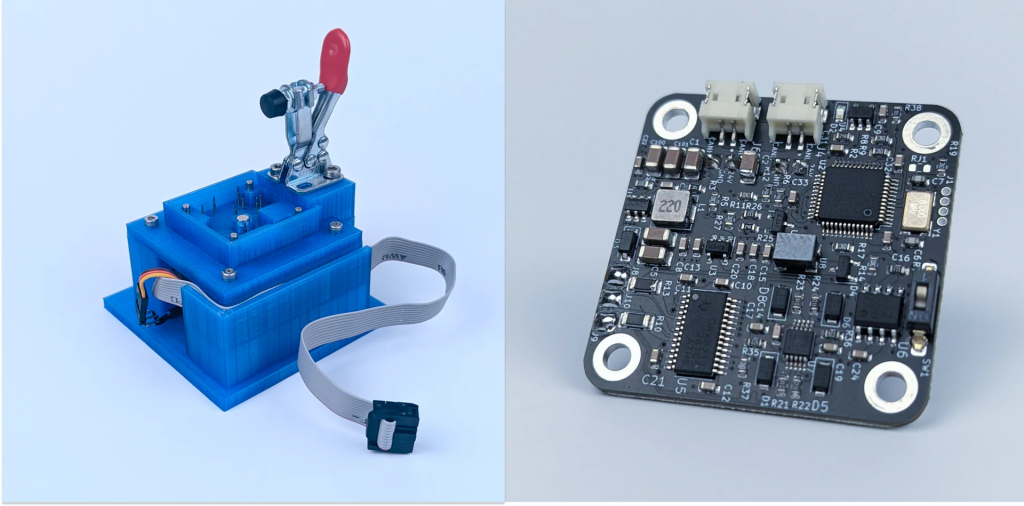

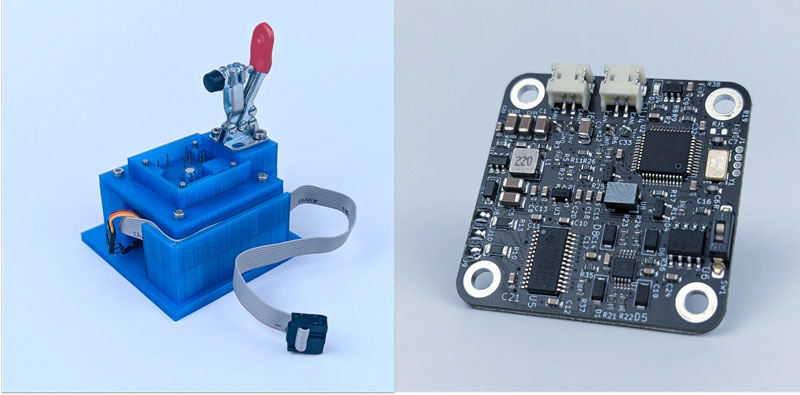

Оснастка для программирования (Programming Jig): Для продуктов, требующих предварительной установки прошивки (Firmware), мы также используем оснастку для массового и эффективного программирования, «вдыхая душу» в аппаратное обеспечение.
Преимущества Kingda: комплексные решения от DFM до специализированной оснастки
В Kingda мы глубоко понимаем ключевую ценность оснастки в высокотехнологичном производстве электроники. Мы не просто собираем для вас печатные платы, мы:
Думаем о вас с самого начала проектирования: Наша услуга анализа DFM (проектирование с учетом технологичности) позволяет заранее спланировать ключевые тестовые точки и технологические реперные знаки, что значительно упрощает последующее проектирование оснастки.
Собственное проектирование и изготовление оснастки: У нас есть собственная команда по проектированию и изготовлению оснастки, способная быстро и точно создавать самые эффективные и надежные производственные и тестовые приспособления для каждого вашего проекта.
Комплексные решения для тестирования: Мы можем предложить полный набор решений для тестирования вашего продукта, от ICT, АОИ, рентгеновского контроля до FCT, и индивидуально разработанная FCT-оснастка является ядром всего этого.
В заключение, передовая технологическая оснастка — это мост, соединяющий прецизионное проектирование с надежным серийным производством. Она отражает опыт, инженерные возможности и приверженность качеству производителя EMS.
Доверьте ваши сложные проекты экспертам, которые знают, как гарантировать качество
Вы ищете производственного партнера, который может не только производить, но и разрабатывать и внедрять для вас комплексные решения по обеспечению качества?
Свяжитесь с нами, чтобы обсудить потребности вашего проекта. Позвольте нам показать вам, как мы с помощью профессиональной оснастки и тестовых решений обеспечим успех вашего продукта.
