Пайка волной припоя: Создавая основу для высоконадежной электроники
В области производства электроники и сборки печатных плат (PCBA) пайка волной припоя (Wave Soldering) является классической и до сих пор незаменимой технологией автоматизированной пайки. Особенно при работе с компонентами для монтажа в сквозные отверстия (THT), требующими высокой механической прочности и способности выдерживать большие мощности, пайка волной играет ключевую роль, напрямую влияя на долговечность и надежность конечного продукта.
1. Что такое пайка волной припоя?
Пайка волной — это процесс массовой пайки, использующий насос для создания «волны» из расплавленного припоя. Когда печатная плата с установленными компонентами проходит над этой волной под определенным углом и с определенной скоростью, выводы компонентов и соответствующие контактные площадки полностью покрываются и припаиваются. Проще говоря, это похоже на то, как нижняя сторона платы эффективно и равномерно «скользит» по волне жидкого металла.
2. Ключевая роль пайки волной в производстве PCBA
В современном производстве электроники, особенно для плат смешанной технологии, пайка волной играет незаменимую роль:
Обеспечивает превосходную механическую прочность: В отличие от SMT (технологии поверхностного монтажа), где соединение формируется только на поверхности, пайка волной полностью заполняет металлизированное сквозное отверстие расплавленным припоем, создавая 360-градусную связь вокруг вывода компонента. Это прочное, похожее на заклепку соединение обеспечивает непревзойденную устойчивость к вибрации и механическим нагрузкам.
Способность выдерживать высокую мощность и ток: Компоненты THT (например, большие трансформаторы, силовые транзисторы) имеют более крупные выводы, способные пропускать гораздо больший ток, чем SMT-компоненты. Полные, толстые паяные соединения, созданные пайкой волной, обеспечивают низкое сопротивление и высокую надежность для этих сильноточных путей.
Обеспечивает эффективную массовую пайку: Для плат с большим количеством выводных компонентов пайка волной позволяет выполнить все паяные соединения за один проход. Ее автоматизированный процесс значительно повышает производительность и снижает производственные затраты.
Завершает сборку по смешанной технологии: Подавляющее большинство современных PCBA содержат как SMT, так и THT компоненты. Пайка волной является ключевым процессом для завершающего этапа пайки на этих «платах смешанной технологии», отвечая за надежную пайку THT-компонентов после того, как SMT-компоненты были закреплены с помощью пайки оплавлением.
3. Технологический процесс пайки волной

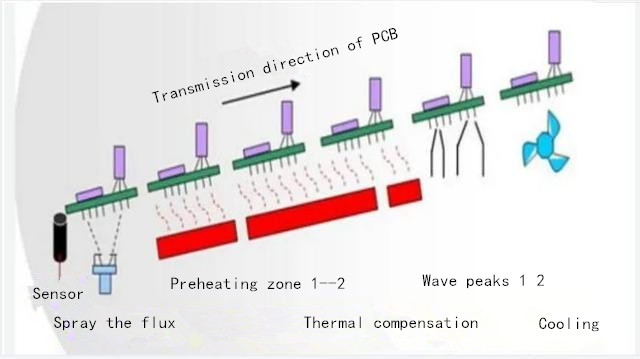

Стандартный процесс пайки волной является точным и строгим, обычно включая следующие ключевые этапы:
Установка компонентов: Выводы компонентов (например, разъемов, конденсаторов) вставляются в соответствующие отверстия на печатной плате.
Нанесение флюса: На нижнюю сторону печатной платы равномерно наносится слой флюса для очистки металлических поверхностей и улучшения смачиваемости припоем.
Предварительный нагрев: Плата медленно и равномерно нагревается до заданной температуры для активации флюса и предотвращения теплового удара.
Пайка волной припоя: Ключевой этап. Нижняя сторона печатной платы контактирует с волной расплавленного припоя. Современное оборудование часто использует двойную волну для оптимальных результатов.
Охлаждение: Скорость охлаждения контролируется для формирования хорошей металлической кристаллической структуры паяных соединений, обеспечивая их долгосрочную надежность.
Заключение
Пайка волной припоя играет жизненно важную роль в производстве PCBA. Это не только эффективный метод для автоматизированной пайки компонентов в сквозные отверстия, но и ключевая гарантия придания электронным продуктам высокой механической прочности и способности выдерживать большие мощности.
Таким образом, глубокое понимание и точный контроль каждого аспекта процесса пайки волной имеют решающее значение для повышения качества и производительности электронных продуктов в таких высоконадежных областях, как источники питания, промышленная автоматика, автомобильная и аэрокосмическая промышленность.
